倉庫貨架有關尺寸問題
瀏覽: 發布日期:2020-11-02
倉庫貨架是一種利用平坦的水平凸起表面(架子)來展示、容納或提供商業環境中的物品的存儲系統。倉庫貨架系統需要充分安裝到墻面上,以防止倒塌和超載。倉庫貨架系統的設計范圍從單一的獨立貨架到貨架的組合和/或基于模塊的組件系統,允許更大的靈活性和組織選擇。
各種倉庫貨架系統的立面圖,包括各種寬度、高度和貨架的排列方式。
1.經常碰到南京倉儲貨架的外尺寸、內尺寸或外空、內空或外徑、內徑等問題,這些是什么意思呢?
倉儲貨架的外尺寸、內尺寸或外空、內空或外徑、內徑這些是對倉儲貨架的長度而言。南京倉儲貨架的外尺寸、外空、外徑都是同一個意思,都是指同一個尺寸規格。倉儲貨架的內尺寸、內空、內徑是同一個意思,是指同一個規格。這兩種概念的區別是:該倉儲貨架的長度是否包含了立柱的規格。
外尺寸、外空、外徑是指包含了立柱規格的深圳倉儲貨架的長度尺寸,內尺寸、內空、內徑是指沒有包含立柱規格的深圳倉儲貨架長度尺寸。

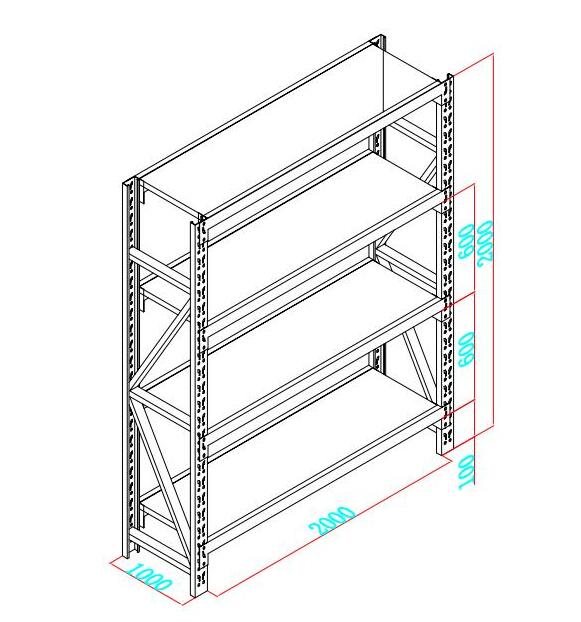

倉儲貨架的內尺寸、內空、內徑圖
是一個倉儲貨架的三維立體設計圖,圖中標注了貨架長度為2000mm,由圖中紅色劃線可以看出,該長度沒有包含兩邊立柱的規格,所以長度2000mm是指該倉儲貨架的內尺寸、內空、內徑。一般標注該深圳倉儲貨架的尺寸時這樣寫:2000(內)*1000*2000mm
是另外一個深圳貨架的設計圖,圖中標注了貨架長度1200mm,由圖中紅色劃線可以看出,該長度包含了兩邊立柱的規格,所以該長度是指倉儲貨架的外尺寸、外空、外徑。一般標注該倉儲貨架的尺寸規格時可以這樣寫:1200(外)*500*2000mm,或者1200*500*2000mm。標注外尺寸時可以注明是外尺寸也可以不標注,不標注時默認為外尺寸,但倉儲貨架的長度是內尺寸時是必須標注的。
之所以要劃分外尺寸、內尺寸,是一些物品需要以卡板、托盤、箱子為單位存放到倉儲貨架上,為了不浪費倉庫空間、恰當方便存取貨物,所以用這兩種規格來精確標明倉儲貨架的規格。
2. 另外一個經常碰到的就是轉角架,那么如何計算轉角架的尺寸?
轉角架是一種可以整齊地裝入房間任何一個方形角落的架子。無論您是在設計和建造自己的轉角架單元,還是您已經有一個現成的架子占據了房間的一個角落,您可能希望確定一個架子或一系列架子將提供多少存儲空間。您可以使用基本的數學公式,將答案相加,計算出一個轉角擱板的尺寸。
第一步
測量架子的尺寸--大多數轉角架子有兩種形狀之一:三角形或四分之一圓。用卷尺測量深度、前緣和側緣。
第二步:用卷尺測量深度、前緣和側緣。
計算一個三角形貨架的面積,方法是將前緣除以2,再乘以貨架的深度(從內角到前緣)。例如,如果前緣是 20 英寸,架子的深度是 8 英寸,計算如下。20 / 2 = 10; 10 * 8 = 80英寸。三角形架子的表面積是80英寸。
第三步
計算一個四分之一圓架子的面積時,要將架子的左直邊或右直邊乘以自己。將答案乘以3.14,然后除以4。例如,如果直邊是8,計算如下。8*8=64;64*3.14=200.96;200.96/4=50.24英寸。四分之一圓架子的表面積是50.24英寸。
第四步
將一個架子的表面積乘以架子的數量。例如,如果您有四個三角形擱板,則整個轉角擱板單元的面積乘以 80 * 4 = 320 英寸。如果您有三個四分之一圓形的層架,則整個角落層架單元的面積乘以50.24 * 3 = 150.72吋。
